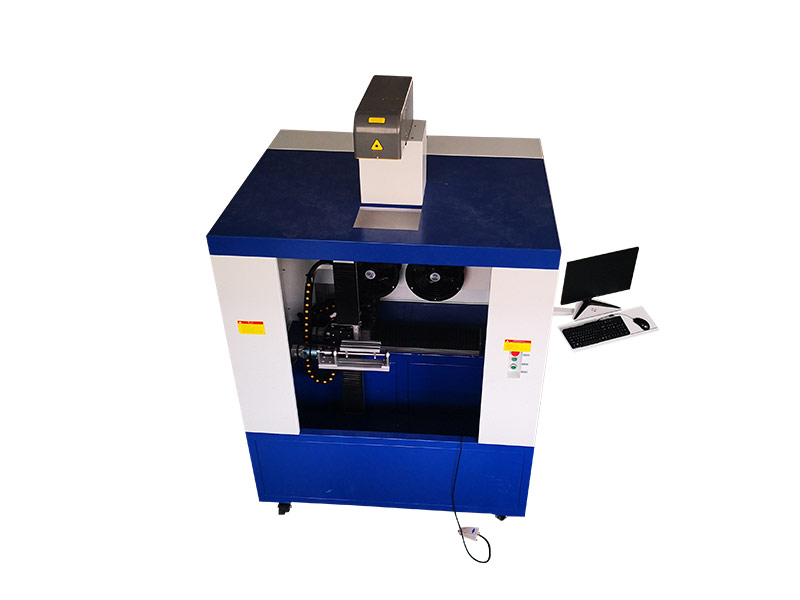

汽車內飾件五軸三維打標機
產品特點
針對汽車內飾行業內飾噴漆件，金玖激光與汽車內飾設計加工公司合作，通過多年的不斷優化完善，
共同開發出三維五軸激光打標機GN-3D600/1000，愿為汽車內飾行業出一分力！GN-3D1000的優勢在于，
能運用五軸機構對產品快速調整位置，配合曲面三維鐳雕一次裝夾完成產品多個面的鐳雕，
改變以往鐳雕打標范圍小，拼接效果不好，效率上不去！
運用我們的設備，結合內飾件的噴漆，注塑工藝可以搭配出千變萬化的效果。
激光鐳雕的穩定性高，一致性好，可以通過改變鐳雕的線條、圖案，
加上油漆顏色能夠做出內飾件行業獨特的花紋，透光等不同效果，引領汽車內飾新潮流！
設備配置表
|
序號 |
型號 |
規格 |
數量（臺） |
備注 |
|
1 |
30W激光器 |
30W |
1 |
|
|
2 |
3D打標頭 |
|
1 |
定制曲面鐳雕振鏡系統，集成3D打標軟件 |
|
3 |
電腦 |
|
1 |
|
|
4 |
機架 |
|
1 |
封閉式 |
|
5 |
打標范圍 |
|
1 |
1000*200mm |
|
6 |
五軸旋轉機構 |
|
1 |
五軸 ：XYZ三滑臺，兩個旋轉軸 含五軸運動控制系統 （配合3D打標實現三維打標） 五軸旋轉機構參數： X軸：精密絲桿模組，行程500mm. Y軸：精密絲桿模組，行程150mm. Z軸：精密絲桿模組，行程500mm. A軸：精密中空旋轉臺，行程-180到180度 B軸：精密減速機，行程-90到90度 標配五套松下伺服電機 |
|
7 |
風機 |
|
1 |
750W |
|
8 |
工具箱 |
|
1 |
標配 |
打標參數
|
1 |
平均輸出功率 |
30W |
|
2 |
最大打標線速度 |
12000mm/s |
|
3 |
激光波長 |
1064nm |
|
4 |
打標范圍 |
600mm×600mm/1000mm*1000mm（3D打標角度0—60度） |
|
5 |
激光重復頻率 |
20KHz-1000KHz （可調） |
|
6 |
功率調整范圍 |
0%-100% |
|
7 |
最小字符 |
0.2mmX0.2mm |
|
8 |
標刻深度 |
0.01-0.03 mm（視材質而定） |
|
9 |
重復精度 |
0.01mm |
|
10 |
最小線寬 |
0.017mm |
|
11 |
整機耗電功率 |
≤2000w |
|
12 |
冷卻系統 |
風冷 |
|
13 |
控制接口 |
USB |
|
14 |
連續工作時間 |
24h |
|
15 |
設備工作環境 |
干凈無灰塵或灰塵較少 |
|
16 |
電源要求 |
AC220V/50HZ |
